盡管二維磁性材料的鐵磁性質(zhì)已有研究，但反鐵磁態(tài)由于不具有宏觀磁化，材料體系整體對外不表現(xiàn)出磁性，加之樣品既薄又小，其實驗研究是領(lǐng)域內(nèi)的一大難題。
針對這一問題，近日，復(fù)旦大學(xué)物理學(xué)系吳施偉課題組與華盛頓大學(xué)許曉棟課題組合作，在二維磁性材料雙層三碘化鉻中觀測到源于層間反鐵磁結(jié)構(gòu)的非互易二次諧波非線性光學(xué)響應(yīng)，并揭示了三碘化鉻中層間反鐵磁耦合與范德瓦爾斯堆疊結(jié)構(gòu)的關(guān)聯(lián)。北京時間8月1日凌晨，相關(guān)研究成果以《反鐵磁雙層三碘化鉻中巨大的非互易二次諧波產(chǎn)生》（“Giant nonreciprocal second harmonic generation from antiferromagnetic bilayer CrI3”）為題發(fā)表于《自然》（Nature）雜志。
將經(jīng)典方法引入新領(lǐng)域 開辟廣闊研究空間
研究工作中觀測到的由層間反鐵磁誘導(dǎo)的二次諧波響應(yīng)讓團隊成員們非常興奮，因為他們知道，這在二維材料的研究和非線性光學(xué)領(lǐng)域都具有重要的意義。
“意義首先在于其獨特性�！眳鞘﹤ソ榻B，迄今為止二維材料領(lǐng)域所研究的二次諧波大多由晶格結(jié)構(gòu)的對稱破缺引起�！皩ΨQ破缺也就是破壞對稱性，例如人的左右手原本是鏡面對稱的，如果一只手指受傷，那么鏡面對稱就破缺了�！倍@種由磁結(jié)構(gòu)產(chǎn)生的非互易二次諧波和前者有本質(zhì)區(qū)別，從原理上就十分新穎。
反鐵磁材料由于沒有宏觀的磁矩，對外部的物理激勵一般難以產(chǎn)生宏觀的可測量的響應(yīng)，對僅有幾個原子層厚的二維反鐵磁材料往往無能為力�！斑^去這個問題就像是燈光照不到的地方，一片黑暗無從下手。然而就是這樣的一種‘暗’狀態(tài)，現(xiàn)在能通過二次諧波的方式變‘亮’。這也是將一種經(jīng)典的方法引入一個新領(lǐng)域的美妙所在�！眳鞘﹤Υ祟H有感觸。這種二次諧波過程對材料磁結(jié)構(gòu)的對稱性高度敏感，為二維磁性材料的研究開辟了廣闊的研究空間。
研究團隊同時發(fā)現(xiàn)，雙層反鐵磁三碘化鉻的二次諧波信號相比于過去已知的磁致二次諧波信號（例如氧化鉻Cr2O3），在響應(yīng)系數(shù)上有三個以上數(shù)量級的提升，比常規(guī)鐵磁界面產(chǎn)生的二次諧波更是高出十個數(shù)量級。利用這一強烈的二次諧波信號，團隊得以揭示雙層三碘化鉻的原胞層堆疊結(jié)構(gòu)的對稱性。
吳施偉介紹，體材三碘化鉻在高溫下屬于單斜（monoclinic）晶系，在低溫下發(fā)生結(jié)構(gòu)相變而變?yōu)榱庑危╮hombohedral）晶系，兩者的差別在于范德瓦爾斯作用（一種原子或分子之間的相互作用力，相比于化學(xué)鍵的相互作用，范德瓦爾斯相互作用弱得多）的層間平移。但在寡層極限下，低溫下的晶格堆疊結(jié)構(gòu)還存在著爭議。團隊在實驗中使用一束偏振光測量了材料在空間不同方向的極化，通過測量偏振極化的二次諧波信號，發(fā)現(xiàn)它與單斜晶格的堆疊結(jié)構(gòu)都具備鏡面對稱性，這與國際上新近發(fā)表的理論計算結(jié)果一致，為研究二維材料層間堆疊結(jié)構(gòu)與層間鐵磁、反鐵磁耦合的關(guān)聯(lián)提供了新的實驗證據(jù)和研究手段。
創(chuàng)新研發(fā)實驗系統(tǒng) 實現(xiàn)基礎(chǔ)研究突破
研究團隊在實驗中探測的反鐵磁材料僅有兩個原胞層厚度（厚度在2nm以下），而在此條件下，中子散射等測量手段很難奏效。針對這一問題，團隊基于過去多年在二維材料非線性光學(xué)研究領(lǐng)域的積累，運用了光學(xué)二次諧波這一方法來探測二維磁性材料的磁結(jié)構(gòu)與相關(guān)特性。
光學(xué)二次諧波過程對體系的對稱性高度敏感，光學(xué)二次諧波的探測方法從體系的對稱性入手，能夠靈敏地探測體系的反鐵磁性。與通常探測磁性的實驗手段不同，它不依賴于材料的宏觀磁性，而取決于微觀磁結(jié)構(gòu)造成的對稱破缺。雙層三碘化鉻在反鐵磁態(tài)下，其磁結(jié)構(gòu)不但打破了時間反演對稱性，也同時打破了空間反演對稱性，由此產(chǎn)生強烈的非互易二次諧波響應(yīng)。當體系升至轉(zhuǎn)變溫度以上、或施加面外磁場拉為鐵磁態(tài)后，磁結(jié)構(gòu)的對稱性卻發(fā)生了改變，這一二次諧波信號也隨之消失。
自2017年至今，兩年的協(xié)力共進澆灌出如今的成果。團隊首先利用實驗室已有的無液氦可變溫顯微光學(xué)掃描成像系統(tǒng)進行了初步測量，但由于該系統(tǒng)沒有磁場，很多關(guān)鍵的實驗測量受到了限制。為解決這一問題，課題組成員攻堅克難，利用一套無液氦室溫孔超導(dǎo)磁體，自主研發(fā)搭建了一套無液氦可變溫強磁場顯微光學(xué)掃描成像系統(tǒng)，并借助新系統(tǒng)實現(xiàn)強磁場下的光學(xué)測量，完成了關(guān)鍵數(shù)據(jù)的探測。
據(jù)悉，該研究工作的合作團隊還包括香港大學(xué)教授姚望、卡耐基梅隆大學(xué)教授肖笛、華盛頓大學(xué)教授曹霆、美國橡樹嶺國家實驗室研究員Michael McGuire，以及復(fù)旦大學(xué)物理學(xué)系教授劉韡韜、陳張海、高春雷等。吳施偉和許曉棟為文章的通訊作者，復(fù)旦大學(xué)物理學(xué)系博士研究生孫澤元和易揚帆為共同第一作者。研究工作得到自然科學(xué)基金委、科技部重大研究計劃和重點研發(fā)專項計劃等項目經(jīng)費的支持。

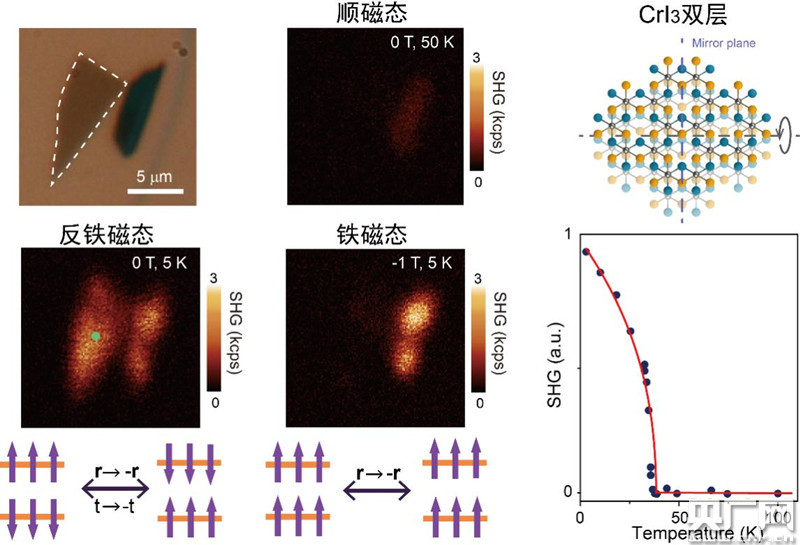

雙層三碘化鉻（CrI3）的二次諧波光學(xué)顯微圖（央廣網(wǎng)發(fā) 復(fù)旦大學(xué)提供）
