央廣網上海8月13日消息（記者傅聞捷 通訊員李沁園）日前，復旦大學材料科學系教授武利民團隊將直徑為數微米至十幾微米的聚合物膠體微球組裝到普通透明聚合物膠帶的粘膠層上成單層微球陣列，首次報道了一種既具有逆反射、又同時具有隨角異色和隨角不變色的智能響應結構色薄膜材料，揭示了其智能響應結構色形成機理，并探索了其在智能顯示等領域上的應用。北京時間8月10日，相關成果以Iridescence-controlled and Flexibly Tunable Retroreflective Structural Color Film for Smart Displays為題在線發表于《科學》旗下主要子刊《科學進展》（Science Advances, 2019, 5, eaaw8755)。
據了解，結構色相比于傳統的化學色（如顏料、染料等著色）而言，具有色彩反射率高、飽和度高、不易褪色、環保等特點。然而，現有的自然界或人工合成結構色材料的反射類型基本為漫反射或鏡面反射，很少具有材料表面反射的第三種類型——逆反射，即反射光線射回光源方向的現象。并且，這些結構色材料通常只具有隨角異色或隨角不變色，難以同時兼有隨角異色和隨角不變色的特性。而現有的商業逆反射材料的顏色主要來源于化學顏料，不僅生產和使用過程中污染嚴重，而且褪色、無智能響應功能。
武利民團隊所發展出的大面積逆反射結構色薄膜，在室內光線下，有球的薄膜面和無球的薄膜面均顯示無色，但在白光光源的照射下，無球薄膜面顯示逆反射智能結構顏色：即，從照明的方向可觀察到均一、明亮的逆反射結構色，且隨角不變色；而從非照明方向觀察時，薄膜隨照明角或觀察角變化而顯示不同的顏色，未見自然界和人工合成材料有相關光學特性的報道。研究表明，產生這種新穎光學現象的原因在于聚合物膠體微球與透明膠帶之間形成了一種獨特的基于氣墊微球/聚合物雙層結構：即膠體微球與膠粘層聚合物由于彈性不同發生應力收縮，從而在膠體微球與膠粘層之間形成空氣層，微球通過粘膠微絲與粘膠層連接懸掛在空氣層中形成陣列。當白光光束從薄膜無微球一面入射時，光線會在微球陷入部分和未陷入部分的半球界面上分別發生薄膜干涉和全內反射效應，從而依次實現了智能結構色的產生和逆反射的效果。通過調節微球的粒徑可以控制空氣層的厚度，從而產生不同顏色的結構色。
該逆反射結構色薄膜在智能顯示、交通安全反光設施、防偽標簽、結構色涂層和裝飾等領域具有重要應用價值。如，薄膜應用于夜間交通反光標牌或廣告牌時，由于車燈照明的方向和司機的視角處于同軸，司機從遠到近可觀察到均一、鮮艷的反光顏色；而路邊的行人由于視角和車燈照明方向處于不同軸，隨著車輛由遠及近可觀察到不斷變化的反光顏色，從而可有效提醒行人（特別是佩戴耳機或聽力受損者）主動避讓后方的車輛，避免交通事故的發生。通過一定的照明和觀察方式，該薄膜或涂層還可實現其他的智能交通顯示功能，如具有交互式變色和閃爍功能的交通信號標牌等。
武利民課題組的博士后范聞和博士生曾靜，及紐約州立大學布法羅分校的甘巧強教授為該論文的共同第一作者，武利民為該論文的通訊作者，復旦大學物理學系石磊教授團隊多次參加了討論。研究工作得到了國家重點研發計劃、國家自然科學基金委和復旦大學聚合物分子工程國家重點實驗室等的共同資助。該研究已申請中國和美國專利各一項。

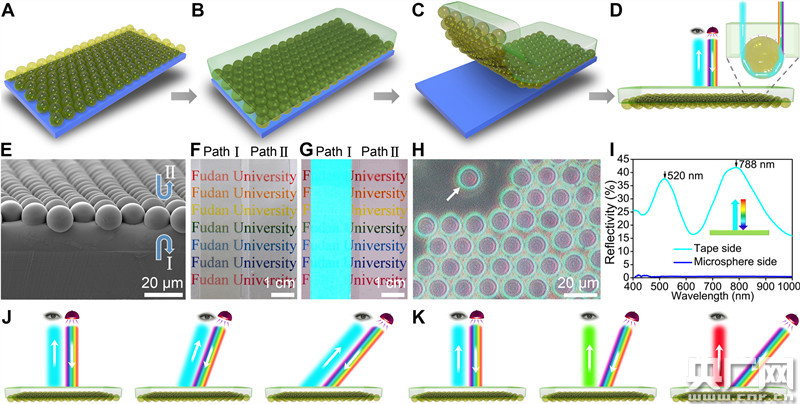

圖1. 逆反射結構色薄膜的（A-D）制備步驟, （E-I）結構和光學特性，以及（J）照明/觀察同軸時隨角不變色和（K）照明/觀察不同軸時隨角變色的示意圖。
圖2.（A）逆反射結構色薄膜制備的交通反光標牌在夜間道路上應用的示意圖，以及車輛距離標牌不同距離L時（80米、50米、30米）（B-D）行人視角和（E-G）司機視角的照片。
圖3.行駛中的車輛離由遠及近80米，40米，15米和10米時（a-d）司機視角和（E-G）行人視角的廣告牌變化
